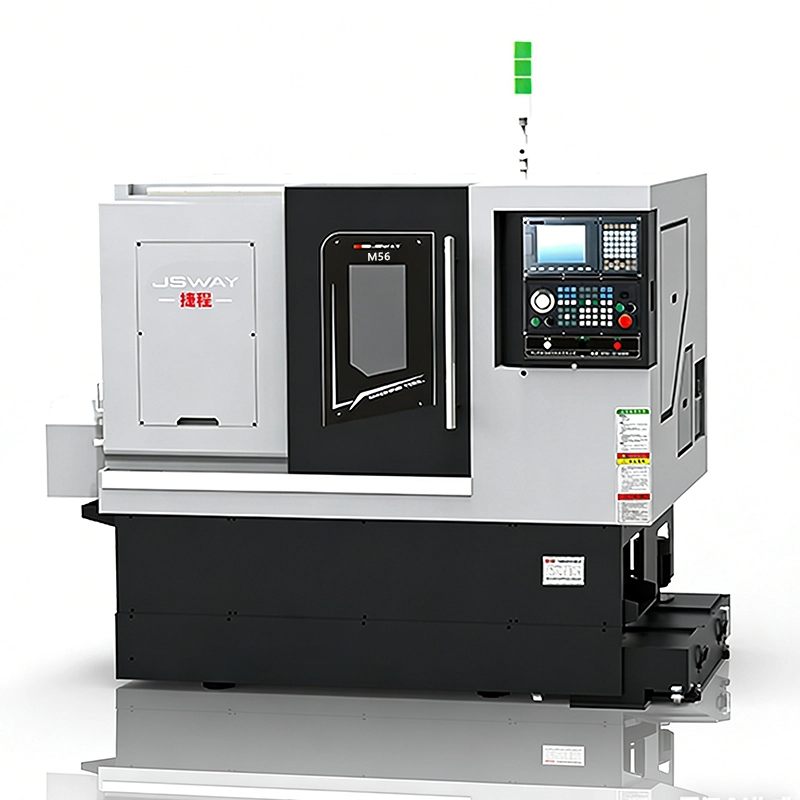

2-Achsen-Gang-Schrägbett-CNC-Drehmaschine M46/M56
Kernproduktvorteile
Maschinenparameter
PARAMETER | |||
CAPACITY
|
| M46 | M56 |
Spindelbohrung | 56MM | 66 MM | |
max. Materialdurchmesser | 45MM | 52 MM | |
Max schwingt sich über das Bett | 350MM | 350mm | |
Max. Bearbeitungslänge | 100MM | 100 mm | |
max. Verfahrweg der X-Achse | 715MM | 715 mm | |
max. Verfahrweg der Z-Achse | 280MM | 280 mm | |
X-Achse/Z-Schnellbewegung | 30 M/MIN | 30 m/min | |
Neupositionierungsgenauigkeit (x/z) | x≤0,007 mm z≤0,015 mm | x≤0,007 mm z≤0,015 mm | |
MOTOR
| Servomotor | 5.5KW | 7.5KW |
Spindel drehzahl | 4500R/MIN | 3000 U/min | |
X-Achsen-Servomotor | 0.85KW | 1.3KW | |
Z-Achsen-Servomotor | 0.85KW | 1.3KW | |
TOOLS | Gruppenwerkzeuge | 6-8 | 6-8 |
OTHERS
| Gesamte installierte Kapazität | 9 KW | 13 KW |
Größe | 2025X1385X1910 | 2025X1385X1910 | |
N.W. | 2700KG | 2750KG | |
MACHINING RANGE | ||||
COLLET | Durchmesser | Länge | ||
CFG46 | CFG56 | CFG46 | CFG56 | |
4-45mm | 4-52 | 5-100mm | 5-80mm | |
CHUCK | 4-160mm | 4-200mm | 5-100mm | 5-80mm |
Details zur Figur
Verpackung und Versand
Diese Maschine wird häufig in LED-Teilen, Smartphone-Teilen, Präzisionsindustrieteilen, Hydraulikteilen, E-Zigaretten, optischen Teilen, Ventilzubehör, medizinischen Geräten und der Luftfahrtindustrie eingesetzt.
Kontaktieren Sie uns und erhalten Sie zwei Spannzangenfutter kostenlos!
Notieren Sie Ihre Firmendaten und bestätigen Sie die Bestellung. Sie erhalten dann zwei weitere Spannzangenfutter!
Maschinenabmessungen und Verpackungsabmessungen
