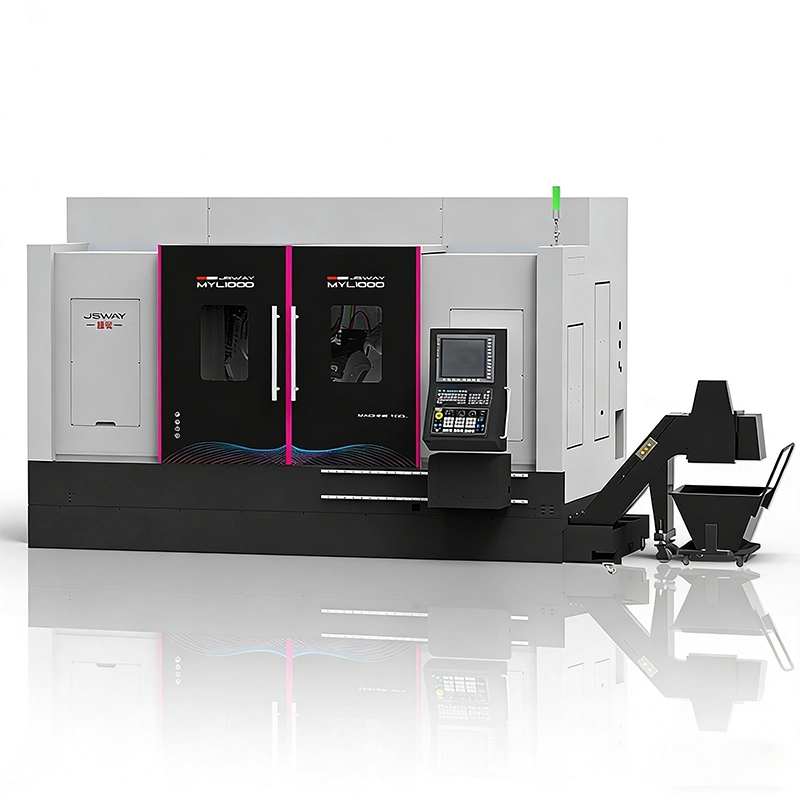

Revolver-Mehrzweckdrehmaschine CNC-Dreh- und Fräsmaschine MYL1000
Der BMT65-12-Stationen-Servoantriebsrevolver verfügt über mehrere Stationen, hohe Präzision und gute Schnittsteifigkeit;
Die Schraubenmutter ist eine Doppelmutter-Methode, die eine hohe Schneidsteifigkeit aufweist;
Das Lager ist fixiert, um eine hohe Präzision zu gewährleisten.
Die Führungsschiene hat einen Durchmesser von 32 mm und eine Steigung von 10 mm. Der Schlepptisch arbeitet schnell mit einer Bewegungsgeschwindigkeit von 30 m/min.
Maschinenbett, Motorrahmen, Lagersitz und X-Achsen-Schlitten sind alle integriert, um eine kompakte mechanische Struktur und ein ansprechendes Erscheinungsbild zu gewährleisten.
Revolver-Mehrzweckdrehmaschine MYL1000
Der Revolver kann als Werkzeughalter betrachtet werden, der mehrere Schneidwerkzeuge gleichzeitig aufnimmt und mit verschiedenen Werkzeugen indexiert werden kann. Dadurch lassen sich Werkzeuge während des Fräsens effizient und schnell wechseln. Aus diesem Grund eignet sich die Revolverdrehmaschine besonders für die Durchführung einer Reihe von Bearbeitungen an einem einzelnen Werkstück, ohne dass ein manueller Werkzeugwechsel erforderlich ist.
FEATURE:
● Maximaler Bearbeitungsdurchmesser 450 mm
● Maximale Bearbeitungslänge 1000 mm
● Maximaler Stangendurchmesser 72 mm
● Spindeldurchgangslochdurchmesser 90 mm
● Verfahrweg der Z-Achse: 1020 mm
● Verfahrweg der X-Achse: 230 mm
● Verfahrweg der Y-Achse ±50 mm
(Z/X/Y)-Verfahrgeschwindigkeit 30 m/min
● Unabhängige Leitspindel und Vorschubwelle.
● Leistungsquerspeisungsfunktion.
● Automatischer Vorschub und Einfädelung sind vollständig verriegelt
● T-Nut-Kreuzschlitten
● Das optimierte Getriebedesign bietet mehr Funktionen
● Der Reitstock kann zum Drehen von Kegeln versetzt werden.
● Der Getriebefräskopf erzeugt ein höheres Drehmoment.
● Der Fräskopf kann um ±90° geneigt werden.
Merkmale
◆ Integrierte 26-kW-Elektrospindel A2-8 mit einem Spindelrundlauf von < 2 µm für vielfältige Bearbeitungsanforderungen. Axialer 3,1/3,1/1,8-kW-Servomotor (X/Y/Z) für leistungsstarke Fräsfunktionen und hocheffiziente Bearbeitung.
◆ 12-Stationen BMT65 Servoantriebsrevolver mit schnellem Werkzeugwechsel und einer Wiederholgenauigkeit von 3 μm, großer Fräsleistung, hoher Steifigkeit; alle Stationen sind für 90°/0°-Antriebsköpfe geeignet.
◆ 30° Interpolation der Y-Achse mit einem Hub von ±50 mm, der Schwerpunkt des Revolvers liegt innerhalb des Bereichs der Sattelgleitschiene, was die Frässteifigkeit erheblich erhöht und die Bearbeitung komplexer großer Teile erleichtert.
◆ Kugelgewindetrieb mit doppelter Mutter, Steigung der Gewindeführungsschiene 32 mm und 10 mm, Verfahrgeschwindigkeit des Schiebetisches 30 m/min.
◆ Das Maschinenbett, der Motorrahmen, der Lagersitz und die Gleitplatte der X-Achse bilden eine verbundene Struktur.
Modell | MYL1000 | |
System | SYNTEC | 22TB |
Verarbeitungskapazität | Maximaler Bearbeitungsdurchmesser | Ø450 mm |
Maximale Bearbeitungslänge | 1000 mm | |
Maximaler Stangendurchmesser | Ø72 mm | |
Spindel-Durchgangslochdurchmesser | Ø90 mm | |
Reisen | Z-Achsen-Verkehr | 1020 mm |
X-Achsen-Verkehr | 230 mm | |
Bewegung der Y-Achse | ±50 mm | |
(Z/X/Y) Reisegeschwindigkeit | 30 m/min | |
Genauigkeit | Positionierung | 0.005 |
Neupositionierung | 0.005 | |
Motorleistung | Z-Achsen-Vorschub-Servomotor | YASKAWA 1.8 KW |
X-Achsen-Vorschub-Servomotor | YASKAWA 3.1 KW | |
Y-Achsen-Vorschub-Servomotor | YASKAWA 3.1 KW | |
Hauptspindelleistung | 26 KW | |
Revolver-Servomotorleistung | SYNTEC 3.1 KW | |
Servomotor für Werkzeugwechsel am Revolver | YASKAWA 0.75 KW | |
Maschine | Dimension | L3373 x B2325 x H2340 mm |
Gewicht | 6500 KG | |
