JSWAY Gang Was ist der CNC -Mahlmaschinenlieferant für den Arbeitsplatz
Kosten-Nutzen-automatische Bearbeitung schwerer Schneiden und

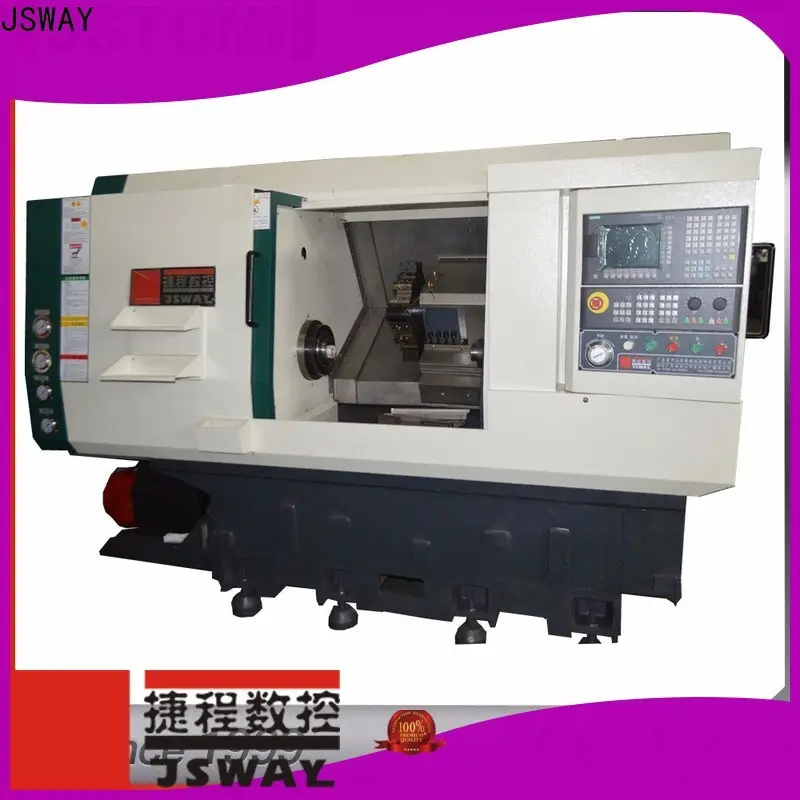

Drehen Sie die CNC -Maschine C20 mit dem Heckstock
Merkmale:
1. Mit Hakenstock adoptieren Sie Yaskawa (Japan) 1,8 kW Drehmoment -Servo -Motor.
2. Verwenden Sie die Keimen 8 Station oder 10 Bahnhofsturm.
3.Z -Achse hat eine längere Reise, kann 380 mm erreichen, das Modell kann lange Wellenteile beenden.
4.Z-Achse Verwenden Sie eine größere Führungsschiene Ø 40 mm, das Fütterungssystem nimmt den größeren Durchmesser und die Vorspannung an
von Kugelschraube, die die starre Kugelschraube stärken, die eine Formtransformation verhindern kann.
5.Advantats: Große Ladungskapazität, hoch
Genauigkeit, angemessene Struktur und leicht zu handhaben.
6.Die Schlüsselteile sind Drehbett, Schneidwerkzeuge vom Typ Gang usw., all diese Teile nehmen hoch an
Kraftguss, die die Maschine stabiler machen und schweres Schneiden laden und lange halten können
Begriff Genauigkeit.
7. Spindel angetrieben von höherer Leistung und hohem Drehmomentmotor, sodass die Maschine eine hohe Präzision erzielen kann
sogar im Fall schneiden von niedriger rotierender Geschwindigkeit.
8.ALL DIE GUIDER RAIL ROLLER GUIDER RA verwenden
ich
L, a
DOPT die Methode zum Schatzen der Untersuchung kann Ens
ure t
er
Maximierung der Kontaktfläche.
9. Die Maschine wird in der Bearbeitung häufig verwendet
g
F
Lashlight, Druckerwelle, Motorwellenverarbeitung
Industrie usw.
Technisch p Parameter Für schweres Schneiden und Drehen der CNC -Maschine c C.20 ;
| Technischer Parameter für schwere Dreh- und Schneiden von CNC -Drehmaschine c20 | ||
| NC | TAIWAN/ CHINA | LNC/SYNTEC/SIMENS |
| Spindel | Taiwan Posa | A2-6/56 Spindel |
| X/Z-Achsen-Servomotor | Japan YASKAWA | 1,3 kW oder 1,8 kW (optional) |
| Heckstockmotor | Japan YASKAWA | 1.8 KW |
| Spindelmotor/Servomotor | Shang Hai Senlima | 4,0 kW/5,5 kW |
| Frequenzumwandler | Megmeet | 5,5 kW/7,5 kW |
| Leitspindel / Führungs schiene | Taiwan Hiwin, PMI | C3, Niveau Zwei |
| Lager | Japan NSK, Deutschland FAG | Stufe vier |
| Spindelkupplung | aus Deutschland | Präzision |
| Parameter | C20 | |
| Kapazität | Spindelbohrung | ¢ 66 mm |
| max Materialdurchmesser | ¢ 51 mm | |
| max Bearbeitungsdurchmesser | ¢450 mm | |
| max Länge der Bearbeitung | 330 mm | |
| max Verfahrweg der x-Achse | 230 mm | |
| max Verfahrweg der Z-Achse | 380 mm | |
| schnelle Geschwindigkeit (x-Achse/z-Achse) | 20 m/min | |
| Repositionsgenauigkeit (x/z) | x≤0,007 mm z≤0,015 mm | |
| Motor | Spindelmotor mit variabler Frequenz | 5.5 KW |
| Max Spindel drehzahl | 3500 U/min | |
| X-Achsen-Servomotor | 1,3 kW oder 1,8 kW (optional) | |
| Z-Achsen-Servomotor | 1,3 kW oder 1,8 kW (optional) | |
| Reitstock | Menge der Turmwerkzeuge | 8 |
| Reitstockweg | 330 mm | |
| Kauschenkegel | MT4 | |
| Durchmesser des Reitstocks | ¢72 mm | |
| Sonstiges | totale Kraft | 15 KW |
| Größe (mm x mm x mm) | 2700×1800×1900 | |
| N.W. | 4100 KGS | |
Unser Service
1 Wir haben uns auf die Herstellung von Schrägbett-CNC-Drehmaschinen spezialisiert
Für
10
Jahre
,
Die Technologie steht im Vordergrund
in der Branche
.
2 Unser Angebot Fähigkeit reicht aus, um die Kundennachfrage zu gewährleisten.
3 Hier können Sie alle Ausrüstungen für Ihren Markt kaufen ,in der Zwischenzeit können die Kunden das genießen
Langfristige technische Beratungsleistungen in unserem Unternehmen.
4 Unsere Produkte können sein OEM ,erfüllen Sie Ihre besonderen Bedürfnisse.
5. Schnelle Lieferung, wettbewerbsfähiger Preis ,hohe Qualität und langfristiger Service für unsere Kunden.
6 Es gibt eine Durch eine langfristige Zusammenarbeit mit der Reederei kann die Ware schneller und schneller geliefert werden
Effizient, so dass als Gast sicher an den vorgesehenen Ort geliefert werden kann.
7 Wir werden das Beste bieten
Kundendienst
Für die Gäste, die mein Bestes geben, um den Anforderungen gerecht zu werden
der Gäste.
1. Sie können viel Drehmesser halten? Gibt es mehrere Möglichkeiten?
Schrägbettdrehmaschinen können normalerweise 5–7 Werkzeuge installieren, Revolverdrehmaschinen können 8/10 Werkzeuge auf dem Revolver installieren, also 2–3 Werkzeuge
auf dem Tisch.
2. Wie wählen Sie die beste Lösung für Ihre Maschine aus?
Wenn Sie spezielle Wünsche für die Konfiguration der Werkzeugmaschine haben und das Budget begrenzt ist, können wir das tun
auch je nach Bedarf, die Konfiguration zu ändern. Stellen Sie uns daher bitte Ihre Bearbeitung zur Verfügung
Gerne konzipieren wir für Sie eine individuelle Prozesslösung und empfehlen Ihnen a
richtiges CNC-Maschinenmodell.
3. Über OEM
Unsere Produkte können OEM-Produkte sein und Ihre speziellen Anforderungen erfüllen. Wir haben eine sehr reiche Erfahrung und starke
Forschungs- und Entwicklungskapazitäten für Werkzeugmaschinen. Wir sind gerne bereit, Ihnen maßgeschneiderte Angebote zu machen
hocheffiziente Ausrüstung, solange Sie bestimmte Anforderungen haben.
4.Über den Versand
Es besteht eine langfristige Zusammenarbeit mit der Spedition, die die Ware schneller liefern kann
und effizient, so dass als Gast sicher an den vorgesehenen Ort geliefert werden kann.
5. Über die Lieferfähigkeit
Unsere Lieferfähigkeit reicht aus, um die Nachfrage der Kunden zu gewährleisten. Wo man alles kaufen kann
Ausrüstungen für Ihren Markt, in der Zwischenzeit können die Kunden die langfristige technische Nutzung genießen
Beratungsleistungen in unserem Unternehmen.
6. Über den Kundendienst
Wir bieten den Gästen, die mein Bestes geben, um die Anforderungen zu erfüllen, den besten After-Sales-Service
der Gäste. Unsere Vorteile und schnelle Lieferung, wettbewerbsfähiger Preis, hohe Qualität und Langfristigkeit
Service für unsere Kunden.
