1. Das unverwechselbare Design der besten kleinen CNC -Drehzahl von JSWAY stammt aus unserem professionellen Designteam.
2. Es kommt mit der gewünschten Haltbarkeit. Die Prüfung erfolgt durch Simulation der Belastung während der erwarteten vollen Lebensdauer einer Matratze. Und die Ergebnisse zeigen, dass es unter Testbedingungen extrem langlebig ist.
3. Das Produkt hat die gewünschte Sicherheit während des Betriebs. Es verfügt über ein zuverlässiges elektrisches System, das die Anforderungen der allgemeinen IEC-Normen erfüllt und keine elektrischen Gefahren wie Schock, Feuer oder Explosion verursacht.
4. Mit diesem neuen Technologieprodukt werden weniger Menschen für die Herstellung benötigt. Dies wird Herstellern und Herstellern helfen, die Arbeitskosten zu senken.

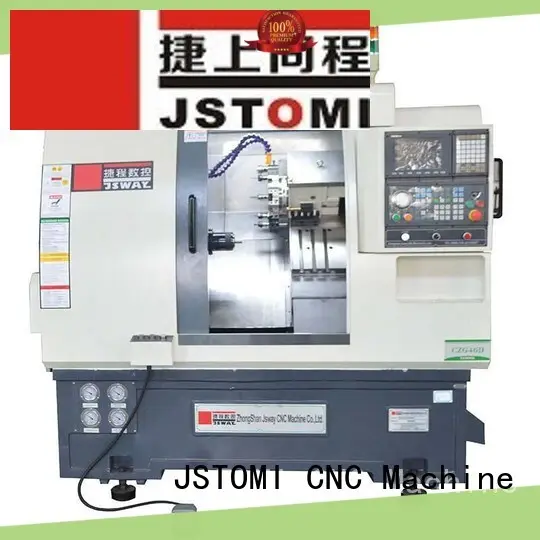

Merkmal der CNC -Drehmaschine mit Turm CFG46D
In diesem Modell wurden 1、8 ~ 10 Stationsturm verwendet.
2 、 Z -Achse mit Bleischraube aus φ40 mm, leistungsstark und hoher Geschwindigkeit.
3 、 Ganzer Schutz in der Maschine mit größerem Raum, wasserdicht und bitbeweis
4 、 hohe Bearbeitungsgeschwindigkeit von bis zu 4500R/m, extrem glattes Finish
5 、 Bearbeitung von hoher Genauigkeit, bleiben Sie fast die gleiche Genauigkeit, sowohl Kalt- als auch Wärmemaschine
6 、 Reisegeschwindigkeit von bis zu 36 m/min.
Technischer Parameter der CNC Drehmaschinenmaschine CFG46D
| NC | TAIWAN/CHINA | LNC/SYNTEC/GSK |
| Spindel | Taiwan Posa | A2-4/46 |
| Turm | Lio Shing | 8/10 Bahnhof |
| Servomotor | YASKAWA | 1300W |
| Spindelmotor/Spindelservomotor | Shanghai Senlima/SFC | 4.0KW/5.5KW |
| Frequenzwandler / Frequenztreiber | V/T | 5.5KW/7.5KW |
| Leitspindel | HIWIN/PMI | C3,PⅡEbene |
| Lager | NSK,FAG | P4-Niveau |
| Spindelkupplung | Auf Deutsch gemacht | hohe Präzision |
| PARAMETER | ||
| CFG46D | ||
| Kapazität | Spindelbohrung | 56mm |
| max. Materialdurchmesser: | 45mm | |
| Max. Bearbeitungsdurchmesser | 350mm | |
| max. Länge der Bearbeitung | 150mm | |
| max. Verfahrweg der X-Achse | 720mm | |
| max. Verfahrweg der Z-Achse | 280mm | |
| X-Achse/Z-Schnellbewegung | 36m/min | |
| Neu position ierungs genauigkeit | 0.005mm | |
| Motor | Frequenzumrichter/Servomotor | 4,0 kW/5,5 kW |
| Spindel drehzahl | 5000 U/min | |
| X-Achsen-Servomotor | 1300w | |
| Z-Achsen-Servomotor | 1300w | |
| Werkzeuge | Gruppenwerkzeuge | 8+3 |
| Live-Tool | NO | |
| Andere | Gesamte installierte Kapazität | 6KW |
| Größe | 2025*1385*1910 | |
| N.W. | 2750KG |
(1) Die A2-5-Spindel stammt aus Taiwan
(2) Verwenden Sie das P4 -NSK -Lager aus Japan
(3) Die hohe Geschwindigkeit von bis zu 4500 U / min.
(4) der max. Durch Stabmaterialdurchmesser beträgt 35 mm.
(5) kann 5 Zoll Maual Chuck einbauen
.
(1) Der Spindelmotor stammt aus Shanghai SFC.
(2) kann einen 5 -kW -Frequenzmotor oder einen 5,5 -kW -Servo -Motor verwenden
(3) Die hohe Geschwindigkeit von bis zu 4500 U / min.
(4) Der Servomotor kann das größere Drehmoment beim niedrigen Drehen bringen
X/Z -Achse -Servo -Motor und Servopaket
(1) Bandenstyp CNC Drehmaschinenkörper.
(2)
X-Achse und Z-Achse-Baugruppe
lineare Führung und Ballsummeer
NSK -Lager
(1) Bandenstyp CNC Drehmaschinenkörper.
(2) X-Achse und Z-Achse-Montage.
(3) schräges Bett für Gangart.
(4) Hiwin -Bleischritt und Paar
(5) NSK -Lager.
Bemerkung Beispiel
(1) Vollständige Abdeckung für den CNC -Drehmaschinen -CFG46D -Modell von Gangstyp.
(2) Edelstahl für die Abdeckung.
(3) Turm kann 8 Tools anbieten. Gang -Tool kann 3 Tools installieren
(4) Frei liefern 2 lange und 2 kurze Werkzeughalter
(1) 1300W Yaskawa-Servomotor für die X-Achse
(2) 1300W Yaskawa-Servomotor für Z-Achse
(3) 36 m/min für die Reisegeschwindigkeit
1) Hydraulische Zylinder aus Taiwan.
(1) Hydrauliksystemmotor und Kühlmotor
(2) Hydrauliksystemmotor für 1 PS.
(1) Elektrikschränke für die CNC -Drehmaschine vom Typ Gang
(2) Magmeet -Frequenztreiber aus Shenzhen für Spindelmotor
(3) Servo-Motorfahrer aus Yaskawa für X-Achse und Y-Achse-Motor
(4) Schneider -Schalter
(1) Controller -Panel
(2) Controller kann Änderungen für Syntec, GSK, LNC und so weiter sein
(3) Controller kann in englischer Sprache festgelegt werden
(4) Wir haben JStomi und Jsway Two Logos.
(1) Alle CNC -Drehmaschinenmaschine mit HTS CE -Zertifikat
(2) Alle CNC -Drehmaschinenmaschine mit ECM -CE -Zertifikat
Verpackung: In Holzkoffer wie folgt
Verpackungsgröße (mm)
| 2300 | 1740 | 2150 |
