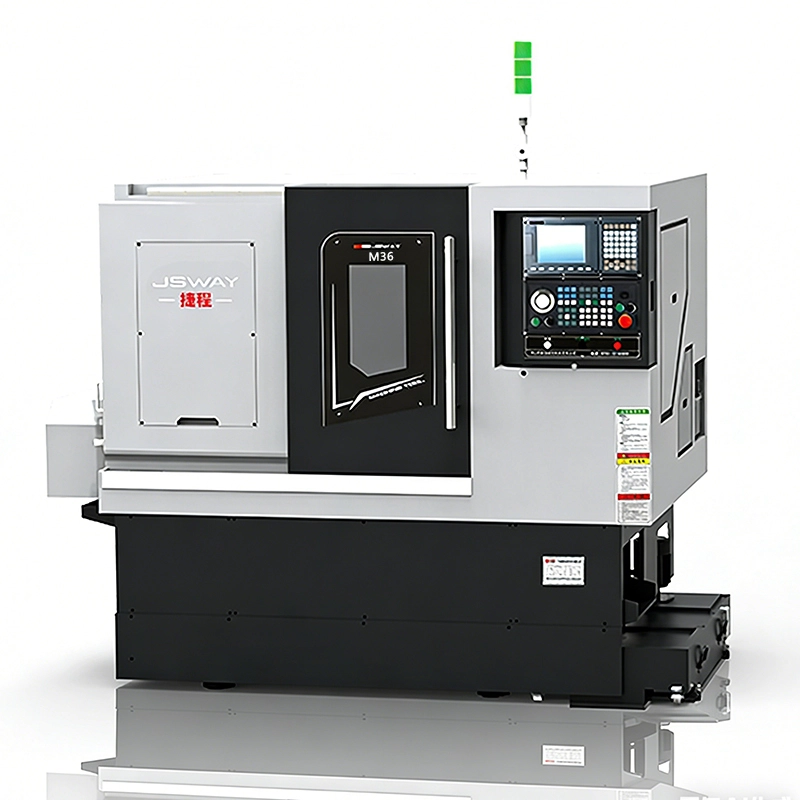

JSWAY M36 2-Achs-Drehmaschine zu verkaufen, 2-Achs-CNC-Maschine mit Werkzeugwechsler
Eine 2-Achs-CNC-Maschine mit Mehrfachwerkzeugen ist eine spezielle Art von CNC-Drehmaschine oder CNC-Drehzentrum, die ein Mehrfachwerkzeugsystem für Bearbeitungsvorgänge nutzt. Aufgrund ihres effizienten Werkzeugsystems und ihrer hohen Bearbeitungsgeschwindigkeit sind solche Maschinen oft kostengünstige Lösungen für die Klein- bis Mittelserienfertigung von Präzisionsteilen.
Merkmale:
● Die 2-Achs-CNC-Maschine verwendet eine mechanische, elektrische und pneumatische Dreifaltigkeit, gemäß ergonomischem Layout, vollständig geschlossenem Schutz, kompakter Struktur, platzsparend, einfach zu bedienen und leicht zu warten.
● Der Installationsprozess der X/Z-Achse ist hochmodern, die Bearbeitungsgeschwindigkeit hoch, die Bearbeitungsgröße sehr genau und die Messgenauigkeit der Maschine im warmen und kalten Zustand nahezu konstant. Die Bearbeitungsgeschwindigkeit kann bis zu 36 m/min erreichen, der Werkswert beträgt 30 m/min.
● Die vertikale Präzisionsspindel von POSA/ROYAL aus Taiwan ist dynamisch präzisionsgewuchtet und mit importiertem Dauerfett geschmiert. Dies gewährleistet einen ruhigen Lauf der Spindel bei hohen Drehzahlen und minimiert thermische Verformungen. Hohe Schnittgeschwindigkeiten von bis zu 6000 U/min ermöglichen die Bearbeitung hochglänzender Oberflächen.
● Die 2-Achs-CNC-Maschine ist sowohl in vertikaler als auch in horizontaler Richtung direkt mit dem Servomotor und der Gewindespindel verbunden. Japanische NSK-Gewindespindellager gewährleisten eine hohe Übertragungsgenauigkeit.
● 2-Achs-Drehmaschine mit einem leistungsstarken automatischen Intervallschmiersystem, das die Bettführungsschiene und die X/Z-Leitungsstange rechtzeitig schmiert, um sicherzustellen, dass sich die Oberfläche der Führungsschiene sowie die vertikale und horizontale Leitstange stets in einem guten Schmierzustand befinden.
● CNC-Drehmaschine mit 2 Achsen und horizontalem Werkzeughalter für einfachere Anordnung und Justierung. Eine automatische Materialauswurfvorrichtung kann am Werkzeughalter montiert und über ein CNC-System gesteuert werden, wodurch die Automatisierung der Online-Zusammenarbeit und somit die Produktionseffizienz gesteigert werden.
| Modellnr. | M36 | |
| Maschinentyp | Dreh- und Fräsmaschine | |
| AXES | XZ | |
| Betriebssystem | LNC 5800 oder SYNTEC 22TA | |
| Verarbeitungsfähigkeit | Maximaler Stangendurchmesser (MM) | 35 |
| Maximaler Rotationsdurchmesser (mm) | 280 | |
| Maximale Bearbeitungslänge (MM) | 100 | |
| Maximaler Verfahrweg der X-Achse (mm) | 810 | |
| Maximaler Verfahrweg der Y-Achse (mm) | N | |
| Maximaler Hub der Z-Achse (mm) | 280 | |
| schnellste Bewegungsrate der X/Z-Achse (M/MIN) | 30 | |
| schnellste Bewegungsrate auf der Y-Achse (M/ MIN) | N | |
| Mittenhöhe (mm) | 60 | |
| Präzision | Wiederholgenauigkeit der Positionierung auf der X-Achse (mm) | 0.005 |
| Wiederholgenauigkeit der Positionsbestimmung auf der Y-Achse (mm) | N | |
| Wiederholgenauigkeit der Z-Achse (mm) | 0.008 | |
| Motor | Spindelmotor (kW) | 3.7 |
| X-Achsen-Motor (kW) | 0.85 | |
| Y-Achsen-Motor (kW) | N | |
| Z-Achsen-Motor (kW) | 0.85 | |
| Antriebskopfmotor (kW) | N | |
| Treiber | Spindelantrieb (kW) | 5.5 |
| X-Achsen-Antrieb (kW) | 1.0 | |
| Z-Achsen-Antrieb (kW) | 1.0 | |
| Werkzeuge | Menge | 5-10 |
| Elektrowerkzeuge | N | |
| Andere | Gesamtmaschinenleistung (ungefähr, kW) | 8.0 |
| Spindel: Taiwan Pusen | A2-4 | |
| Zylinder: JSWAY-Sonderanfertigung (Zoll) | 5 | |
| Größe (ungefähr, mm) | 2200x1480x1750 | |
| Gewicht (ungefähr, kg) | 2900 | |
Hohe Präzision, lange Lebensdauer, stabil, hohe Effizienz, einfache Bedienung, leichter Wartungsaufwand
