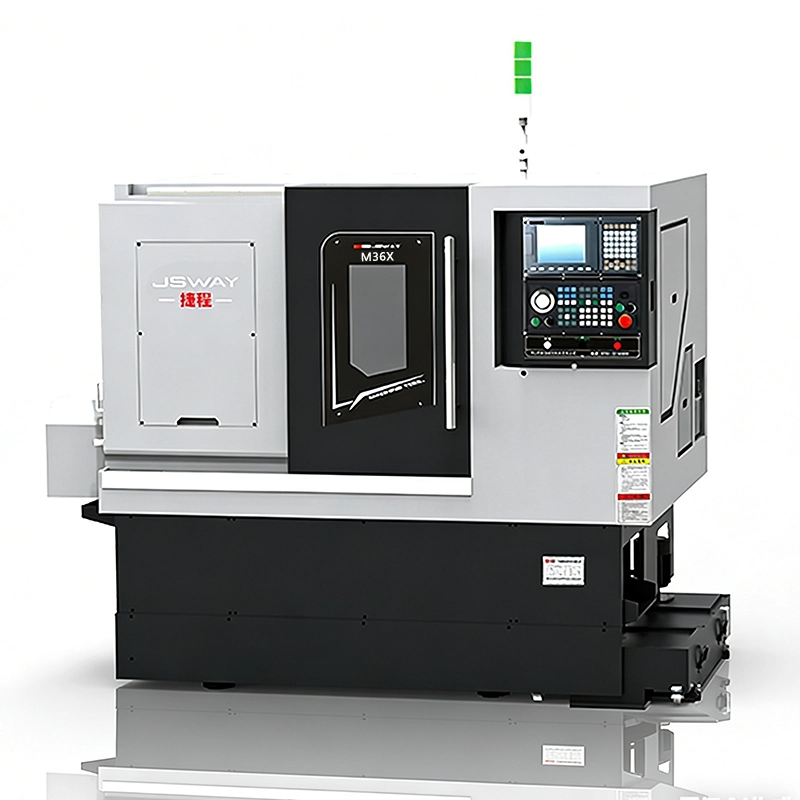

JSWAY 2-Achs-Drehmaschine CNC-Drehmaschine Fräsdrehmaschine M36X-1 M36X-2
JSWAY Die 2-Achs-Drehmaschinenserie vereint ausgereiftes Maschinendesign mit fortschrittlicher Steuerungs- und Fertigungstechnologie. Zuverlässigkeit und Stabilität machen sie zur ersten Wahl für anspruchsvolle Werkstätten und die Eigenfertigung. Der robuste Revolver und die stabile Gehäusekonstruktion ermöglichen höhere Drehleistung, bessere Oberflächengüte und längere Werkzeugstandzeiten und steigern so Produktivität und Rentabilität. Steigern Sie Ihre globale Wettbewerbsfähigkeit sofort.
Merkmale:
● Dreibackenfutter bis zu 15 Zoll, geeignet für Stangenmaterial bis zu 5,15 Zoll
● Maximaler Drehdurchmesser bis zu 35,4 Zoll, maximale Drehlänge bis zu 82 Zoll
● Hochgeschwindigkeits-/hochpräziser 12-Stationen-Turm
● Induktionsgehärtete und präzisionsgeschliffene Kastenführungen
● 45°-Schrägbett mit einteiligem Meehanite®-Guss für hervorragende Dämpfung und Stabilität
● Fortschrittliche C3-Präzisionskugelumlaufspindel und Vorspannung für verbesserte Genauigkeit
● Automatisches Schmiersystem mit Dosier-Rückschlagventil und Kolbenverteiler
● Programmierbare Spindelluftleitung
JSWAY 2-Achs-CNC-Drehmaschine
Die JSWAY M36X-1 / M36X-2 2-Achs-CNC-Dreh- und Fräsmaschine zeichnet sich durch ihre einfache Konstruktion und lange Lebensdauer für einen stabilen Dauerbetrieb aus. Ausgestattet mit einer elektrischen Spindel, bietet sie einen Drehzahlbereich von 5000–6000 U/min für effizientes Drehen. Um unterschiedlichen Produktionsanforderungen gerecht zu werden, unterstützt die Maschine flexible optionale Konfigurationen, darunter die Installation eines Antriebskopfes für erweiterte Bearbeitungsfunktionen. Sie kann außerdem mit einem Roboterarm ausgestattet werden, der das automatische Be- und Entladen ermöglicht und so den Automatisierungsgrad und die Produktionseffizienz bei der Bearbeitung kleiner und mittlerer Serien deutlich steigert.
| Modellnr. | M36 | M36X-1 | M36X-2 | |
| Maschinentyp | Dreh- und Fräsmaschine | Dreh- und Fräsmaschine | Dreh- und Fräsmaschine | |
| AXES | XZ | XZ | XZ | |
| Betriebssystem | SYNTEC 22TA | SYNTEC 22TA | SYNTEC 22TA | |
| Verarbeitungsfähigkeit | Maximaler Stangendurchmesser (MM) | 35 | 35 | 45 |
| Maximaler Rotationsdurchmesser (mm) | 280 | 280 | 350 | |
| Maximale Bearbeitungslänge (MM) | 100 | 100 | 100 | |
| Maximaler Verfahrweg der X-Achse (mm) | 810 | 810 | 810 | |
| Maximaler Verfahrweg der Y-Achse (mm) | N | N | N | |
| Maximaler Hub der Z-Achse (mm) | 280 | 280 | 280 | |
| schnellste Bewegungsrate der X/Z-Achse (M/MIN) | 30 | 30 | 30 | |
| Mittenhöhe (mm) | 60 | 60 | 60 | |
| Motor | Spindelmotor (kW) | 3.7 | 5.5 | 5.5-7.5 |
| X-Achsen-Motor (kW) | 0.85 | 0.85 | 0.85 | |
| Y-Achsen-Motor (kW) | N | N | N | |
| Z-Achsen-Motor (kW) | 0.85 | 0.85 | 0.85 | |
| Antriebskopfmotor (kW) | N | 1.3 | 1.3 | |
| Treiber | Spindelantrieb (kW) | 5.5 | 7.5 | 7.5 |
| X-Achsen-Antrieb (kW) | 1.0 | 1.0 | 1.0 | |
| Z-Achsen-Antrieb (kW) | 1.0 | 1.0 | 1.0 | |
| Werkzeuge | Menge | 5-10 | 5-10 | 5-10 |
| Elektrowerkzeuge | N | ER25, 1 Satz | ER25, 2 Sets | |
| Andere | Gesamtmaschinenleistung (ungefähr, kW) | 8.0 | 8.0 | 8.0 |
| Spindel: Taiwan Pusen | A2-4 | A2-5 | A2-5 | |
| Zylinder: JSWAY-Sonderanfertigung (Zoll) | 5 | 6 | 6 | |
| Größe (ungefähr, mm) | 2200x1480x1750 | |||
| Gewicht (ungefähr, kg) | 2900 | |||
