Beschreibung der Multifunktionsdrehmaschine
Die Mehrzweck-Dreh-/Fräsmaschine, auch Dreh-Fräs-Zentrum oder Multifunktionsmaschine genannt, ist eine äußerst vielseitige CNC-Werkzeugmaschine, die in einer einzigen Aufspannung sowohl Dreh- als auch Fräsbearbeitungen durchführen kann.

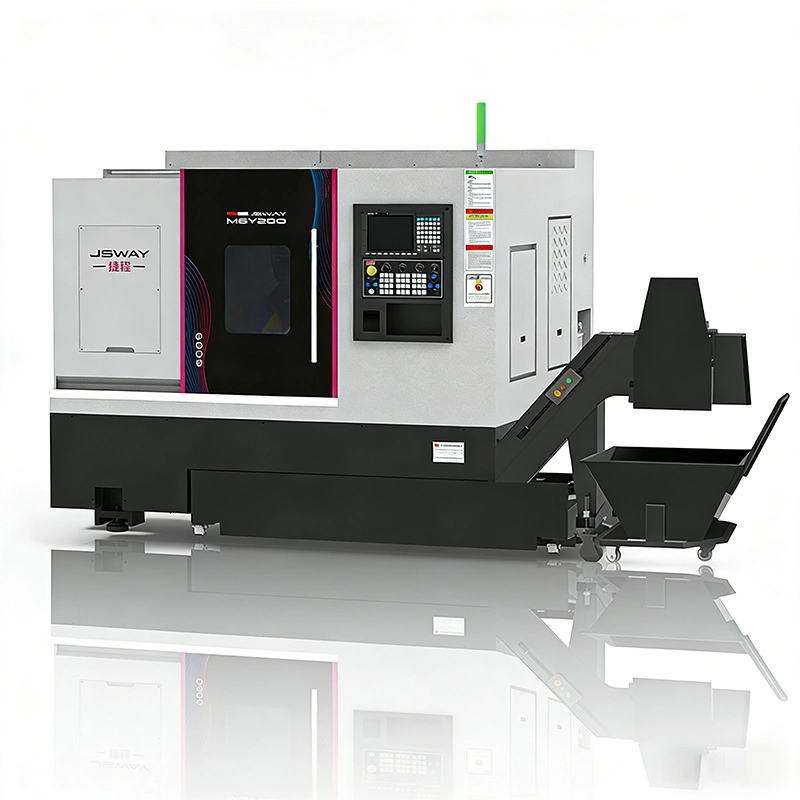

![Mehrzweck-Drehmaschine]( "Mehrzweck-Drehmaschine")
Volle Funktionalität: Schnitzen, Drehen, Fräsen, Bohren und Gewindeschneiden.
Komplizierte Bauteile (Werkstücke) konnten in einem Arbeitsgang bearbeitet werden.
| Modellnr. | MSY500 |
| Maschine | Einzelspindel + angetriebener Revolver (mit interpolierter Y-Achse) |
| AXES | | X/YS/Z |
| Betriebssystem | | JSWAY-Anpassung |
| Verarbeitungsfähigkeit | Maximaler Stangendurchmesser der Spindel (mm) | 45 |
| Maximaler Stangendurchmesser der Gegenspindel (mm) | N |
| Maximaler Rotationsdurchmesser (mm) | N |
| Maximale additive Länge (MM) | 500 |
| Maximaler Bearbeitungsdurchmesser (MM) | 400 |
| Maximaler Verfahrweg der X-Achse (mm) | 200 |
| Maximaler Verfahrweg der YS-Achse (mm) | +-50 |
| Maximaler Hub der Z-Achse (mm) | 500 |
| schnellste Bewegungsrate der X/Z-Achse (M/MIN) | 30 |
| Präzision | Wiederholgenauigkeit der Positionierung (MM) | 0.005 |
| Motor | Spindelleistung (kW) | 11 |
| Spindeldrehzahl (U/min) | 4500 |
| Gegenspindelleistung (kW) | |
| Servomotor der X-Achse (kW) | 1.8 |
| Y-Achsen-Servomotor (kW) | 1.8 |
| Z-Achsen-Servomotor (kW) | 1.8 |
| Werkzeuge | Menge (Stück) | 12 |
| Andere | Gesamtmaschinenleistung (ungefähr, kW) | 23.0 |
| Spindel: | |
| Zylinder: JSWAY-Sonderanfertigung (Zoll) | |
| Abmessungen (L x B x H, ungefähr, mm) | 3122x2100x1920 |
| Gewicht (ungefähr, kg) | 4500 |
Mehrzweckdrehmaschine mit interpolierter Y-Achse
Die Y-Achsen-Drehmaschine ist eine besonders kompakte CNC-Maschine mit großem Bohrungsdurchmesser und einem großzügigen Arbeitsbereich. Durch die Y-Achse und den angetriebenen Werkzeugantrieb sind Fräsen, Bohren und Gewindeschneiden möglich, was die Bearbeitungsmöglichkeiten deutlich erweitert. Diese Maschine bietet das beste Preis-Leistungs-Verhältnis ihrer Klasse.
Merkmale:
● Besonders kleiner Platzbedarf
● Spindel mit großem Durchmesser
● Fräsen, Bohren und Gewindeschneiden entlang der Y-Achse
● Hohe Drehzahlen und schnelle Geschwindigkeiten
Mehrachsige Bearbeitung: CNC-Bearbeitungszentren verfügen typischerweise über mehrere Bewegungsachsen, darunter:
X-Achse: Horizontale Bewegung parallel zur Spindelachse der Drehmaschine.
Y-Achse: Vertikale Bewegung senkrecht zur Spindelachse der Drehmaschine, die außermittiges Fräsen und zusätzliche Bearbeitungsflexibilität ermöglicht.
Z-Achse: Längsbewegung entlang des Drehmaschinenbetts zur Steuerung der Schnitttiefe.
C-Achse: Drehung der Spindel, die Indexierungs- und Konturierungsvorgänge ermöglicht.
B-Achse (optional): Drehung von angetriebenen Werkzeugaufsätzen zur Durchführung von Fräs-, Bohr- und Gewindeschneidvorgängen in verschiedenen Winkeln.
Komplexe Geometrien: Dank ihrer Mehrachsenfähigkeit können Dreh-Fräsmaschinen Teile mit komplexen Geometrien fertigen, darunter Konturen, Taschen, Nuten, Bohrungen, Gewinde und Kegel. Diese Vielseitigkeit macht sie ideal für die Bearbeitung von Bauteilen mit filigranen Designs und engen Toleranzen.
