Guangdong JSWAY CNC Machine Tool Co., Ltd. seit 2004.
professionelle Hochgeschwindigkeitsdrehzahl mit Heckstock für Fabrik
- JStomi leitet ein umfassendes Versorgungssystem und ein After-Sales-Service-System. Wir sind verpflichtet, exzellenten Service für die Mehrheit der Kunden zu bieten.
1. Die beste kleine CNC -Drehmaschine ist streng gestaltet. Es wurde unter Berücksichtigung der Aspekte computergestützter Maschinensteuerung, technischer Statistik, Ergonomie und Lebenszyklusanalyse entwickelt.
2. Die perfekten Produkttesteinrichtungen und das kompetente Technologieteam stellen die Leistung dieses Produkts sicher.
3. Da wir das ausgeklügelte QC-System aufgebaut haben, ist die Produktqualität vom Design bis zur Massenproduktion sichergestellt.
4. Das Produkt trägt letztendlich dazu bei, den Gewinn zu steigern und Kosten für die Hersteller zu sparen. Dies ist der Grund, warum es in vielen Anwendungen weit verbreitet ist.
5. Menschen können in dieses Produkt investieren, das die Produktionseffizienz steigern und Fixkosten wie Zeit- und Arbeitskosten senken kann.

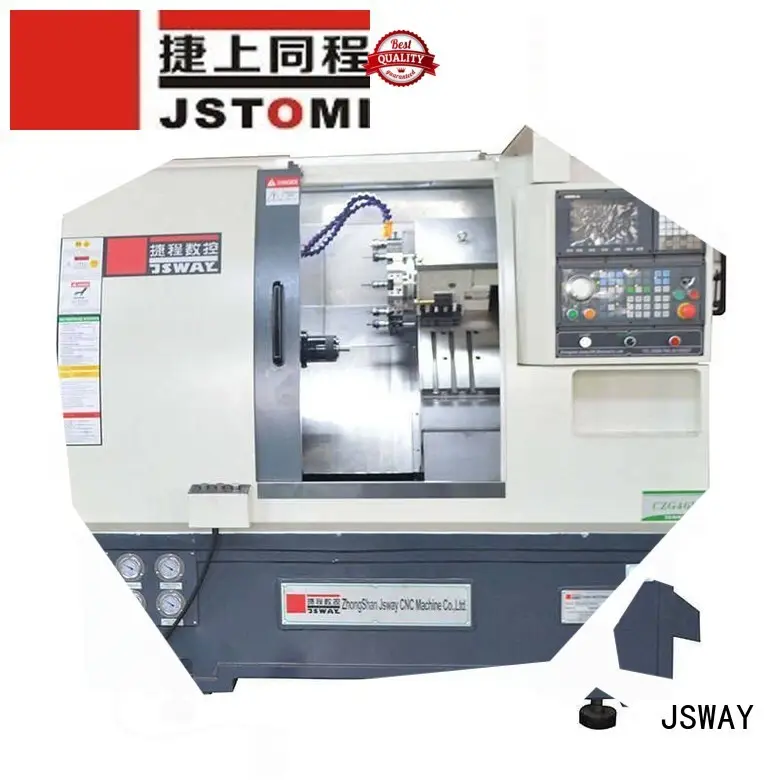

Merkmal der CNC -Drehmaschine mit Turm CFG46D
In diesem Modell wurden 1、8 ~ 10 Stationsturm verwendet.
2 、 Z -Achse mit Bleischraube aus φ40 mm, leistungsstark und hoher Geschwindigkeit.
3 、 Ganzer Schutz in der Maschine mit größerem Raum, wasserdicht und bitbeweis
4 、 hohe Bearbeitungsgeschwindigkeit von bis zu 4500R/m, extrem glattes Finish
5 、 Bearbeitung von hoher Genauigkeit, bleiben Sie fast die gleiche Genauigkeit, sowohl Kalt- als auch Wärmemaschine
6 、 Reisegeschwindigkeit von bis zu 36 m/min.
Technischer Parameter der CNC Drehmaschinenmaschine CFG46D
| NC | TAIWAN/CHINA | LNC/SYNTEC/GSK |
| Spindel | Taiwan Posa | A2-4/46 |
| Turm | Lio Shing | 8/10 Bahnhof |
| Servomotor | YASKAWA | 1300W |
| Spindelmotor/Spindelservomotor | Shanghai Senlima/SFC | 4.0KW/5.5KW |
| Frequenzwandler / Frequenztreiber | V/T | 5.5KW/7.5KW |
| Leitspindel | HIWIN/PMI | C3,PⅡEbene |
| Lager | NSK,FAG | P4-Niveau |
| Spindelkupplung | Auf Deutsch gemacht | hohe Präzision |
| PARAMETER | ||
| CFG46D | ||
| Kapazität | Spindelbohrung | 56mm |
| max. Materialdurchmesser: | 45mm | |
| Max. Bearbeitungsdurchmesser | 350mm | |
| max. Länge der Bearbeitung | 150mm | |
| max. Verfahrweg der X-Achse | 720mm | |
| max. Verfahrweg der Z-Achse | 280mm | |
| X-Achse/Z-Schnellbewegung | 36m/min | |
| Neu position ierungs genauigkeit | 0.005mm | |
| Motor | Frequenzumrichter/Servomotor | 4,0 kW/5,5 kW |
| Spindel drehzahl | 5000 U/min | |
| X-Achsen-Servomotor | 1300w | |
| Z-Achsen-Servomotor | 1300w | |
| Werkzeuge | Gruppenwerkzeuge | 8+3 |
| Live-Tool | NO | |
| Andere | Gesamte installierte Kapazität | 6KW |
| Größe | 2025*1385*1910 | |
| N.W. | 2750KG |
(1) Die A2-5-Spindel stammt aus Taiwan
(2) Verwenden Sie das P4 -NSK -Lager aus Japan
(3) Die hohe Geschwindigkeit von bis zu 4500 U / min.
(4) der max. Durch Stabmaterialdurchmesser beträgt 35 mm.
(5) kann 5 Zoll Maual Chuck einbauen
.
(1) Der Spindelmotor stammt aus Shanghai SFC.
(2) kann einen 5 -kW -Frequenzmotor oder einen 5,5 -kW -Servo -Motor verwenden
(3) Die hohe Geschwindigkeit von bis zu 4500 U / min.
(4) Der Servomotor kann das größere Drehmoment beim niedrigen Drehen bringen
X/Z -Achse -Servo -Motor und Servopaket
(1) Bandenstyp CNC Drehmaschinenkörper.
(2)
X-Achse und Z-Achse-Baugruppe
lineare Führung und Ballsummeer
NSK -Lager
(1) Bandenstyp CNC Drehmaschinenkörper.
(2) X-Achse und Z-Achse-Montage.
(3) schräges Bett für Gangart.
(4) Hiwin -Bleischritt und Paar
(5) NSK -Lager.
Bemerkung Beispiel
(1) Vollständige Abdeckung für den CNC -Drehmaschinen -CFG46D -Modell von Gangstyp.
(2) Edelstahl für die Abdeckung.
(3) Turm kann 8 Tools anbieten. Gang -Tool kann 3 Tools installieren
(4) Frei liefern 2 lange und 2 kurze Werkzeughalter
(1) 1300W Yaskawa-Servomotor für die X-Achse
(2) 1300W Yaskawa-Servomotor für Z-Achse
(3) 36 m/min für die Reisegeschwindigkeit
1) Hydraulische Zylinder aus Taiwan.
(1) Hydrauliksystemmotor und Kühlmotor
(2) Hydrauliksystemmotor für 1 PS.
(1) Elektrikschränke für die CNC -Drehmaschine vom Typ Gang
(2) Magmeet -Frequenztreiber aus Shenzhen für Spindelmotor
(3) Servo-Motorfahrer aus Yaskawa für X-Achse und Y-Achse-Motor
(4) Schneider -Schalter
(1) Controller -Panel
(2) Controller kann Änderungen für Syntec, GSK, LNC und so weiter sein
(3) Controller kann in englischer Sprache festgelegt werden
(4) Wir haben JStomi und Jsway Two Logos.
(1) Alle CNC -Drehmaschinenmaschine mit HTS CE -Zertifikat
(2) Alle CNC -Drehmaschinenmaschine mit ECM -CE -Zertifikat
Verpackung: In Holzkoffer wie folgt
Verpackungsgröße (mm)
| 2300 | 1740 | 2150 |
Unternehmens merkmale
1. Zhongshan JSTOMI CNC Machine Tool Co., Ltd. ist ein öffentlich anerkannter Hersteller. Mit jahrelanger Erfahrung im besten kleinen CNC -Drehwerk haben wir eine starke Wettbewerbsfähigkeit.
2. Alle unsere Techniker in Zhongshan Jstomi CNC Machine MORMOS Co., Ltd. sind gut ausgebildet, um den Kunden dabei zu helfen, Probleme für Hochgeschwindigkeitsdrehzahlen zu lösen.
3. Um unseren Kunden den besten Service zu bieten, bieten Zhongshan Jstomi CNC Machine MORTOR Co., Ltd. hat ein eigenes Servicesystem aufgebaut. Anruf! Die gemeinsame Entwicklung ist der ideale Status in Zhongshan JSTOMI CNC MAKEMOR MORMOS Co., Ltd. 's Stellungnahme. Anruf! Unser Konzept besteht darin, die Turmdreherin immer das erste zu halten. Rufen Sie an!
