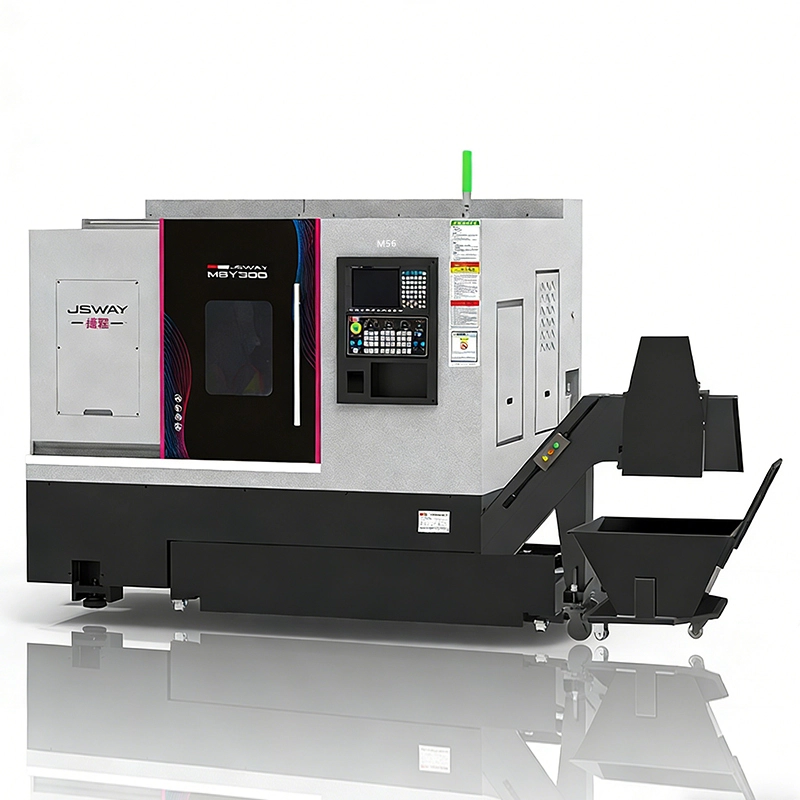

Mehrzweck-Kombi-Drehmaschine MSY300F
Die Mehrzweckdrehmaschine MSY300F von JSWAY verfügt über eine Einzelspindel mit angetriebenem Revolverdesign und ist mit einer interpolierenden Y-Achse ausgestattet. Es integriert mehrere Funktionen wie Drehen, Fräsen und Bohren. Es kann verschiedene komplexe Metallteile effizient verarbeiten, insbesondere in den Bereichen Luftfahrt, Automobilbau und Präzisionsmaschinen. Es können mehrere Bearbeitungsaufgaben mit nur einer Aufspannung erledigt werden.
Maximaler Rotationsdurchmesser des Bettes: 400mm
Spindeldrehzahlbereich: 4500 RPM
Maximale Bohrleistung: 400mm
Maximale Fräsleistung: 320 mm bis 400 mm
Maximale vertikale Fräskapazität: 300mm
Multifunktionsdrehmaschine Einführung
Volle Funktionen: Schnitzen, Drehen, Fräsen, Bohren und Gewindeschneiden
Maximaler Rotationsdurchmesser des Bettes: 400 mm
Spindeldrehzahlbereich: 4500 U/min
Maximale Bohrkapazität: 400 mm
Maximale Fräskapazität: 320 mm bis 400 mm
Maximale vertikale Fräskapazität: 300 mm
| Modell Nr. | MSY300 | MSY300F | |
| Maschine | Einzelspindel + angetriebener Revolver (mit interpolierter Y-Achse) | Einzelspindel + angetriebener Revolver (mit interpolierter Y-Achse) | |
| AXES | X/YS/Z | X/YS/Z | |
| Betriebssystem | JSWAY angepasst | FANUC | |
| Verarbeitungsfähigkeit | Maximaler Stangendurchmesser der Spindel (MM) | 45 | 45 |
| Maximaler Stangendurchmesser der Gegenspindel (MM) | N | N | |
| Maximaler Rotationsdurchmesser (MM) | N | N | |
| Maximale additive Länge (MM) | 300 | 300 | |
| Maximaler Bearbeitungsdurchmesser (MM) | 400 | 400 | |
| Maximaler Verfahrweg der X-Achse (MM) | 200 | 200 | |
| Maximaler Verfahrweg der YS-Achse (MM) | +-50 | +-50 | |
| Maximaler Hub der Z-Achse (MM) | 300 | 300 | |
| Schnellste Bewegungsrate der X/Z-Achse (M/MIN) | 30 | 30 | |
| Präzision | Wiederholgenauigkeit der Positionierung (MM) | 0.005 | 0.005 |
| Motor | Spindelleistung (KW) | 11 | 11 |
| Spindeldrehzahl (U/min) | 4500 | 4500 | |
| Gegenspindelleistung (KW) | |||
| X-Achsen-Servomotor (KW) | 1.8 | 1.8 | |
| Y-Achsen-Servomotor (KW) | 1.8 | 1.8 | |
| Z-Achsen-Servomotor (KW) | 1.8 | 1.8 | |
| Werkzeuge | Menge (Stücke) | 12 | 12 |
| Sonstiges | Gesamtmaschinenleistung (ungefähr, KW) | 23.0 | 23.0 |
| Spindel: | |||
| Zylinder: JSWAY angepasst (Zoll) | |||
| Dimension (LWH, ungefähr, MM) | 2240x1950x1950 | ||
| Gewicht (ungefähr, KG) | 4000 | ||
Multifunktionale Drehmaschinenkomponenten Detaillierte Erklärung:
(1)Bett:
Funktion: Das Bett wird am linken und rechten Bein befestigt. Als Stütze der Gesamtstruktur der Drehmaschine trägt es während des Produktionsprozesses die Schnittkraft und das Gewicht der einzelnen Komponenten und gewährleistet so die Stabilität und Steifigkeit der Werkzeugmaschine, die für die Gewährleistung der Bearbeitungsgenauigkeit von entscheidender Bedeutung ist. Alle Hauptkomponenten der Drehmaschine sind auf dem Bett installiert, wodurch die genaue relative Position jeder Komponente gewährleistet wird.
(2)Spindel:
Funktion: Der Spindelstock ist das Herzstück der Drehmaschine. Die Befestigung erfolgt am linken Bettende. Es ist mit Spindel und Antriebswelle, Geschwindigkeitsänderung, Richtungsänderung, Schmierung und anderen Mechanismen ausgestattet. Es dient hauptsächlich zur Befestigung und zum Antrieb der Spindel. Der Spindelstock treibt die Spindel über den Motor an und sorgt so für die erforderliche Verarbeitungsgeschwindigkeit. Am vorderen Ende der Spindel können Zubehörteile wie Dreibackenfutter und Vierbackenfutter zum Einspannen des Werkstücks montiert werden. Seine Genauigkeit und Stabilität wirken sich direkt auf die Verarbeitungsleistung der Drehmaschine aus und gewährleisten hochpräzise Schnitte.
(3)Reitstock:
Funktion: Der Reitstock wird auf der Reitstockführungsschiene des Bettes montiert, um ein Ende des Werkstücks zu stützen, insbesondere bei langen Werkstücken. Der Reitstock lässt sich je nach Bedarf verstellen, längs der Führungsschiene verschieben und anschließend in der gewünschten Position fixieren, um bei der Bearbeitung unterschiedlicher Werkstücke ausreichend Stabilität zu gewährleisten. Die Hülse am Reitstock kann mit dem Oberteil und verschiedenen Lochbearbeitungswerkzeugen ausgestattet werden, um das Werkstück zu stützen oder Lochbearbeitungen am Werkstück durchzuführen. Durch Schütteln des Handrads zum Bewegen der Hülse kann der Längsvorschub des Werkzeugs erfolgen.
(4)Angetriebener Geschützturm:
Funktion: Der angetriebene Revolver ist eine der Schlüsselkomponenten einer multifunktionalen Drehmaschine. Es steuert den Motor, das Antriebszahnrad und das Übertragungssystem der Werkzeugmaschine über das CNC-System, sodass der Endantriebskopf und der Seitenantriebskopf aufeinander umgestellt werden können, wodurch das Werkzeug während der Bearbeitung automatisch rotieren und wechseln kann. Es unterstützt den schnellen Wechsel von bis zu 12 Werkzeugen und verbessert so die Verarbeitungseffizienz der Drehmaschine erheblich.
